الرحلةلو إزاحة صمام الفراشةيمثل قمة هندسة صمامات الفراشة، وهو مصمم لتوفير عدم التسرب، وختم ثنائي الاتجاه، وأداء استثنائي في ظل ظروف الضغط ودرجة الحرارة العالية. يستكشف هذا الدليل الشامل مبادئ التصميم والمزايا والمواد والتطبيقات الصناعية والمقارنة مع أنواع الصمامات الأخرى وأفضل ممارسات التثبيت والأسئلة الشائعة. سواء تم استخدامه في النفط والغاز أو البتروكيماويات أو الغاز الطبيعي المسال أو توليد الطاقة أو الصناعات البحرية، فإن صمام الفراشة الثلاثي الإزاحة يوفر موثوقية ومتانة لا مثيل لهما.

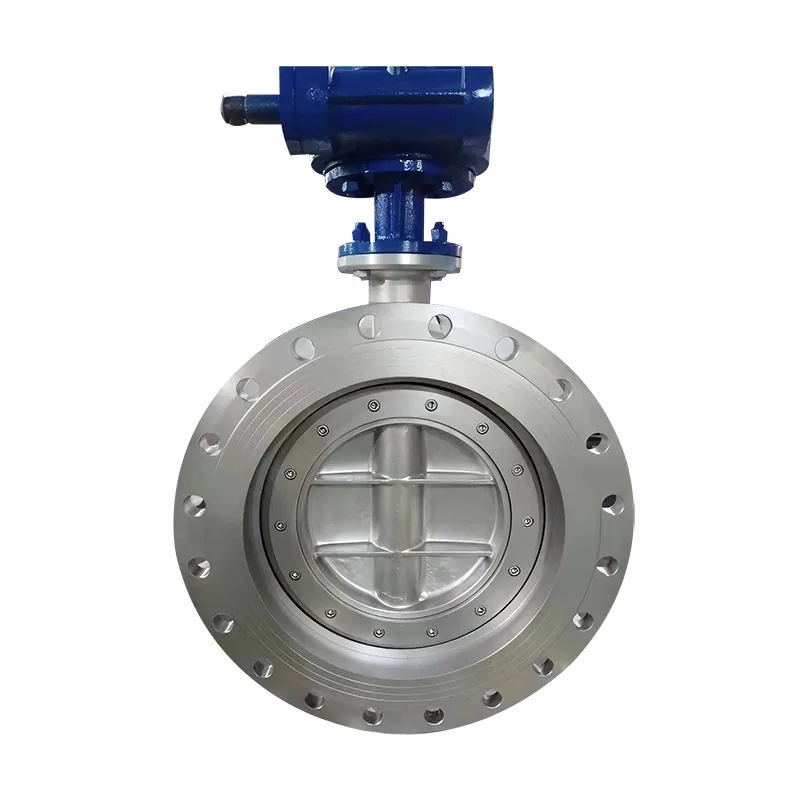

صمام الفراشة الثلاثي الأوفست (المعروف أيضًا باسم صمام الفراشة اللامركزي الثلاثي) هو صمام صناعي عالي الأداء مصمم للإغلاق المحكم، حتى في ظل ظروف التشغيل القاسية. على عكس الصمامات متحدة المركز أو مزدوجة الإزاحة، فهي تتميز بثلاثة إزاحات هندسية متميزة تقضي على الاحتكاك أثناء التشغيل وتضمن الختم من المعدن إلى المعدن.
وتستخدم هذه الصمامات على نطاق واسع في الصناعات التي تتطلبأداء تسرب صفر، مقاومة لدرجات الحرارة العالية، وعمر خدمة طويل.
| إزاحة | وصف | غاية |
|---|---|---|
| الإزاحة الأولى | يتم وضع العمود خلف الخط المركزي لمقعد الصمام | يقلل من اتصال الختم أثناء التشغيل |
| الإزاحة الثانية | إزاحة العمود من الخط المركزي لخط الأنابيب | يسمح بحركة تشبه الكاميرا لفتح سلس |
| الإزاحة الثالثة | هندسة الختم المخروطي | يضمن منع التسرب من المعدن إلى المعدن |
الإزاحة الثالثة هي الابتكار الأكثر أهمية. إنه يخلق تصميمًا بعزم دوران يمنع الاحتكاك بين القرص والمقعد، مما يطيل عمر الصمام بشكل كبير.
بالنسبة لتطبيقات الضغط العالي في خطوط أنابيب النفط والغاز، غالبًا ما تتفوق صمامات الفراشة الثلاثية الإزاحة على صمامات البوابة التقليدية وصمامات الكرة الأرضية من حيث التكلفة وكفاءة الصيانة.
| ميزة | إزاحة مزدوجة | إزاحة ثلاثية |
|---|---|---|
| نوع الختم | مقعد ناعم/مقعد مرن | مقعد من المعدن إلى المعدن |
| فئة التسرب | محدود | تسرب صفر (ANSI Class VI) |
| نطاق درجة الحرارة | معتدل | ارتفاع درجة الحرارة والتبريد |
| متانة | واسطة | عالي |
يُعد تصميم الإزاحة الثلاثية مثاليًا لبيئات الخدمة القاسية، مما يجعله الحل المفضل في مصافي التكرير ومنشآت الغاز الطبيعي المسال.
اعتمادًا على متطلبات التطبيق، قد تشمل المواد ما يلي:
تشتمل مواد المقعد غالبًا على الفولاذ المقاوم للصدأ أو طبقة من الأقمار الصناعية لتعزيز مقاومة التآكل.
تُستخدم صمامات الفراشة ذات الإزاحة الثلاثية بشكل شائع في:
في الصناعات عالية المخاطر حيث يكون التسرب غير مقبول، يجب اختيار شركة مصنعة متميزة مثلقونغتشوانغيضمن السلامة والامتثال والموثوقية على المدى الطويل.
خذ بعين الاعتبار العوامل التالية:
إن العمل مع شركة مصنعة ذات خبرة مثل Gongchuang يضمن الحصول على مواصفات الصمام الصحيحة التي تناسب احتياجاتك الصناعية.
لأنه يستخدم مقعدًا من المعدن إلى المعدن وتصميم مقعد عزم الدوران الذي يزيل مواد الختم الناعمة المعرضة للتلف الحراري.
نعم، يمكن لصمامات الفراشة الثلاثية الإزاحة المصممة بشكل صحيح أن تحقق معايير التسرب من الفئة ANSI VI.
نعم، مع اختيار المواد المناسبة وتصميم غطاء المحرك الممتد.
تستفيد صناعات النفط والغاز والبتروكيماويات والغاز الطبيعي المسال وتوليد الطاقة أكثر من غيرها.
مع الصيانة المناسبة، يمكن أن تستمر صمامات الفراشة الثلاثية الإزاحة لعقود من الزمن في بيئات الخدمة القاسية.
يعد صمام الفراشة الثلاثي الأوفست الحل الأمثل للصناعات التي تتطلب موثوقية عالية، وعدم التسرب، وعمر خدمة طويل. إن هندستها المتقدمة، وختمها من المعدن إلى المعدن، وامتثالها للمعايير الدولية تجعلها متفوقة على تصميمات الصمامات التقليدية.
إذا كنت تبحث عن صمام صناعي متين وعالي الأداء، فإن Gongchuang توفر صمامات فراشة ثلاثية الأوفست من الدرجة الممتازة المصممة للبيئات الأكثر تطلبًا.
اتصل بنااليوم لمعرفة المزيد حول الحلول المخصصة والدعم الفني.
