A صمام البوابة الفولاذية المصبوبةهو أحد صمامات العزل الأكثر استخدامًا على نطاق واسع في أنظمة الأنابيب الصناعية. إنه معروف بمتانته، مقاومة الضغط، وقدرة الختم الممتازة، ويتم تطبيقه بشكل شائع في النفط والغاز، وتوليد الطاقة، ومعالجة البتروكيماويات، ومعالجة المياه، والصناعات التحويلية. يشرح هذا الدليل كيفية عمل صمامات البوابة الفولاذية المصبوبة ومزاياها ومكوناتها الرئيسية ومعايير اختيار المواد ومتطلبات التثبيت وممارسات الصيانة والمشاكل الشائعة واعتبارات الشراء. سواء كنت مهندسًا، أو مدير مشتريات، أو مشغل مصنع، أو فني صيانة، ستساعدك هذه المقالة على اتخاذ قرارات مستنيرة وزيادة موثوقية النظام إلى أقصى حد.

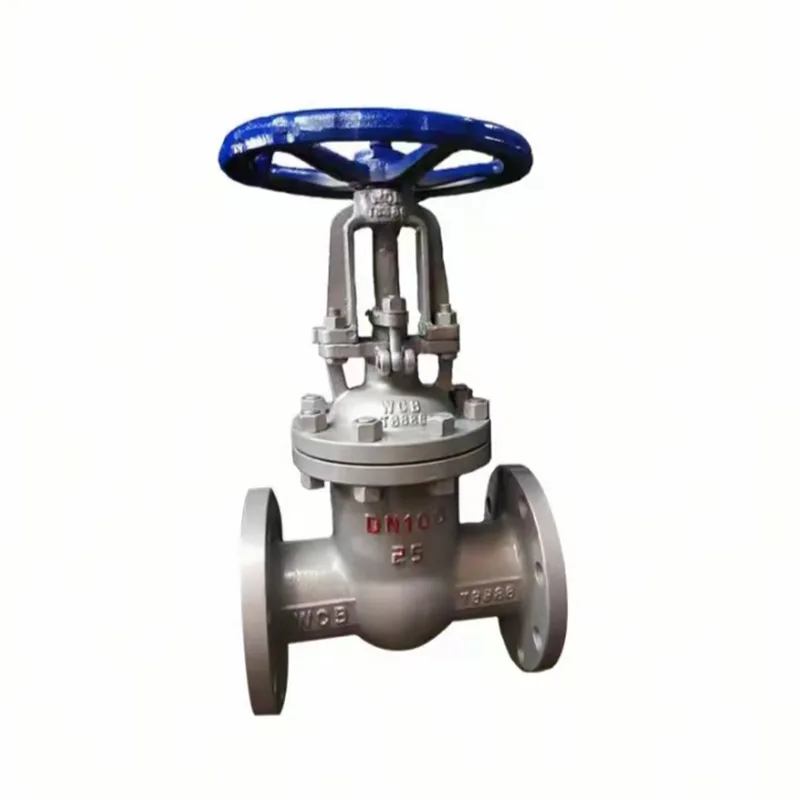

صمام البوابة الفولاذي المصبوب هو صمام ذو حركة خطية مصمم بشكل أساسي لبدء أو إيقاف تدفق السوائل. على عكس صمامات الاختناق، تعمل صمامات البوابة عن طريق رفع أو خفض قرص على شكل بوابة داخل جسم الصمام. عند فتحها بالكامل، تتم إزالة البوابة تمامًا من مسار التدفق، مما يؤدي إلى الحد الأدنى من فقدان الضغط.
يتم تصنيع جسم الصمام من خلال عمليات الصب باستخدام الفولاذ الكربوني، أو سبائك الصلب، أو مواد الفولاذ المقاوم للصدأ. يوفر هذا البناء قوة استثنائية ويسمح للصمام بتحمل ظروف التشغيل ذات الضغط العالي ودرجة الحرارة العالية.
غالبًا ما تفضل الصناعات صمامات البوابة الفولاذية المصبوبة لأنها تجمع بين القوة الميكانيكية وأداء الإغلاق الموثوق وعمر الخدمة الطويل في البيئات الصعبة.
مبدأ التشغيل بسيط ولكنه فعال للغاية.
نظرًا لأن البوابة تتحرك تمامًا خارج مسار التدفق عندما تكون مفتوحة، يتم تقليل الاضطراب إلى الحد الأدنى ويظل انخفاض الضغط منخفضًا للغاية.
توفر صمامات البوابة إمكانات إغلاق محكمة، مما يساعد على منع التسرب حتى في العمليات الصناعية الحرجة.
يقلل مسار التدفق دون عائق بشكل كبير من فقدان الطاقة داخل أنظمة الأنابيب.
يتيح البناء الفولاذي المصبوب التشغيل في ظل ظروف الضغط الصعبة التي توجد عادة في المنشآت الصناعية.
يمكن أن تظل صمامات البوابة الفولاذية المصبوبة التي تمت صيانتها بشكل صحيح عاملة لعقود من الزمن.
تعمل هذه الصمامات بشكل موثوق في كل من البيئات ذات درجات الحرارة المنخفضة والعالية.
يمكن دمجها مع مشغلات هوائية، أو كهربائية، أو هيدروليكية للتحكم الآلي في العمليات.
| عنصر | وظيفة |
|---|---|
| جسم الصمام | يحتوي على الضغط وتدفق السوائل |
| قرص البوابة | يمنع أو يسمح بالتدفق |
| ينبع | ينقل الحركة من المحرك |
| غطاء محرك السيارة | يحمي المكونات الداخلية |
| حلقات المقعد | توفير أسطح الختم |
| التعبئة | يمنع تسرب الجذعية |
| عقارب / المحرك | يعمل على حركة الصمام |
يعتمد اختيار المواد على الضغط ودرجة الحرارة وتكوين السوائل والتعرض للتآكل.
| مادة | تطبيق نموذجي | ميزة |
|---|---|---|
| WCB الكربون الصلب | خدمة صناعية عامة | فعالة من حيث التكلفة |
| WC6 سبائك الصلب | أنظمة درجات الحرارة المرتفعة | مقاومة الحرارة |
| الفولاذ المقاوم للصدأ CF8 | السوائل المسببة للتآكل | مقاومة التآكل |
| CF8M الفولاذ المقاوم للصدأ | المعالجة الكيميائية | مقاومة كيميائية متفوقة |
تتضمن معايير التصنيع الشائعة مواصفات API وASME وANSI وBS وDIN وISO.
توجد صمامات البوابة الفولاذية المصبوبة في كل قطاع صناعي رئيسي تقريبًا.
إن قدرتها على توفير عزل موثوق به تجعلها لا غنى عنها حيثما تكون سلامة العمليات واستمرارية التشغيل أمرًا بالغ الأهمية.
يتطلب اختيار الصمام المناسب تقييم العديد من المعلمات التقنية.
| عامل الاختيار | لماذا يهم؟ |
|---|---|
| نوع السائل | تحديد توافق المواد |
| ضغط التشغيل | تحديد فئة الضغط |
| درجة حرارة | يؤثر على اختيار المواد |
| حجم الصمام | يؤثر على قدرة التدفق |
| نهاية الاتصال | يضمن توافق خطوط الأنابيب |
| متطلبات الأتمتة | يحدد نوع المشغل |
يمكن أن يؤدي تجاهل هذه العوامل إلى فشل الصمام المبكر، والتسرب، ومشكلات الصيانة، ووقت التوقف عن العمل المكلف.
| ميزة | صمام البوابة | صمام الكرة الأرضية | صمام الكرة |
|---|---|---|---|
| القدرة على إيقاف التشغيل | ممتاز | ممتاز | ممتاز |
| مقاومة التدفق | منخفض جدًا | عالي | قليل |
| خدمة الخنق | غير مستحسن | ممتاز | محدود |
| أنظمة القطر الكبير | ممتاز | معتدل | جيد |
يؤثر التثبيت الصحيح بشكل مباشر على عمر الصمام وأدائه.
تساعد الصيانة الروتينية على ضمان الموثوقية على المدى الطويل.
| مشكلة | السبب المحتمل | حل |
|---|---|---|
| تسرب المقعد | أسطح الختم البالية | إصلاح أو استبدال المقاعد |
| تسرب الجذعية | تدهور التعبئة | استبدال التعبئة |
| عملية صعبة | التآكل أو الحطام | تنظيف وتشحيم |
| تآكل الجسم | بيئة عدوانية | ترقية المواد |
تستمر تكنولوجيا الصمامات الصناعية في التطور جنبًا إلى جنب مع مبادرات الأتمتة والرقمنة.
من المرجح أن تجمع صمامات البوابة الفولاذية المسبوكة المستقبلية بين الموثوقية الميكانيكية ومراقبة الحالة في الوقت الفعلي، مما يحسن الكفاءة التشغيلية ويقلل تكاليف الصيانة.
س 1: ما هو الغرض الأساسي من صمام البوابة الفولاذي المصبوب؟
ج: الغرض الأساسي منه هو توفير عزل تدفق موثوق به مع الحد الأدنى من فقدان الضغط.
Q2: هل يمكن استخدام صمام البوابة الفولاذية المصبوبة للاختناق؟
ج: لا. تم تصميم صمامات البوابة عمومًا للوضعيات المفتوحة أو المغلقة بالكامل.
س 3: ما هي الصناعات التي تستخدم عادةً صمامات البوابة الفولاذية المصبوبة؟
ج: النفط والغاز والبتروكيماويات وتوليد الطاقة ومعالجة المياه والمعالجة الكيميائية والصناعات التحويلية.
س 4: كم من الوقت يستمر عادةً صمام البوابة الفولاذية المصبوبة؟
ج: مع الصيانة المناسبة، تظل العديد من الصمامات قيد التشغيل لمدة 20 عامًا أو أكثر.
س 5: ما هو الفرق بين صمامات البوابة الفولاذية المصبوبة والفولاذية المطروقة؟
ج: يُفضل عمومًا الصمامات الفولاذية المصبوبة للأحجام الأكبر، في حين يتم اختيار الصمامات الفولاذية المطروقة غالبًا للأحجام الأصغر وتطبيقات الضغط العالي للغاية.
س6: كم مرة يجب إجراء عمليات التفتيش؟
ج: يجب إجراء عمليات الفحص البصري بانتظام، بينما تعتمد جداول الصيانة الشاملة على ظروف الخدمة.
يظل صمام البوابة الفولاذي المصبوب أحد الحلول الأكثر موثوقية لتطبيقات العزل الصناعي. إن بنيتها القوية وأداء الختم الممتاز ومقاومة التدفق المنخفضة والقدرة على التكيف مع ظروف التشغيل القاسية تجعلها خيارًا مفضلاً في العديد من الصناعات. يساعد فهم تصميم الصمامات وخيارات المواد ومتطلبات التثبيت وإجراءات الصيانة المؤسسات على زيادة الكفاءة التشغيلية إلى الحد الأقصى مع تقليل وقت التوقف عن العمل وتكاليف الملكية.
مع تزايد تعقيد الأنظمة الصناعية، يصبح اختيار جهة تصنيع موثوقة لا يقل أهمية عن اختيار مواصفات الصمام الصحيحة.
