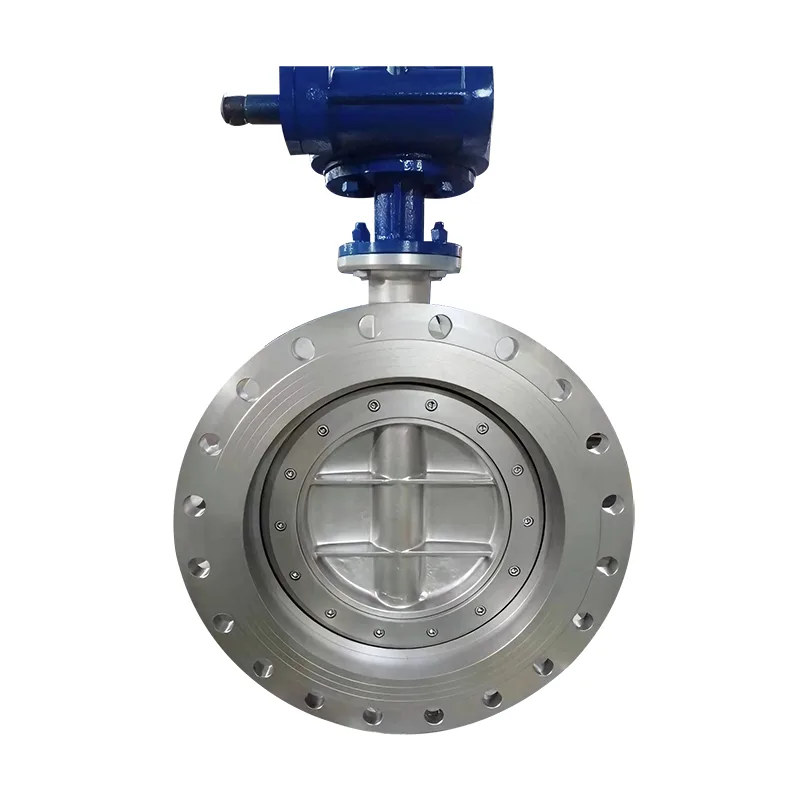

الصمام فراشة مزدوج غريب الأطوار، المعروف أيضًا باسمصمام فراشة مزدوج الإزاحة، هو صمام صناعي عالي الأداء مصمم للإغلاق الموثوق به وتقليل الاحتكاك وإطالة عمر الخدمة في التطبيقات الصعبة. بالمقارنة مع التصاميم التقليدية متحدة المركز، فإن هيكلها المزدوج يقلل من تآكل المقاعد ومتطلبات عزم الدوران، مما يجعلها مثالية لمعالجة المياه، والتدفئة والتهوية وتكييف الهواء (HVAC)، ومحطات الطاقة، والنفط والغاز، والصناعات الكيميائية.
في هذا الدليل الشامل، سنستكشف كيفية عمل صمامات الفراشة اللامركزية المزدوجة، ومزاياها الهيكلية، ومواصفاتها الفنية، وجداول مقارنة الأداء، وإرشادات الاختيار، وممارسات الصيانة، والأسئلة الشائعة.
A صمام فراشة مزدوج غريب الأطوارعبارة عن صمام دوراني ربع دورة يشتمل على إزاحتين في تصميمه الهيكلي. تعمل هذه الإزاحات على تقليل الاحتكاك بين القرص والمقعد بشكل كبير أثناء التشغيل، مما يؤدي إلى تحسين موثوقية الختم وإطالة عمر الخدمة.
على عكس صمامات الفراشة متحدة المركز، حيث يتم تمركز العمود داخل القرص وخط الأنابيب، يقوم الصمام اللامركزي المزدوج بتغيير موضع العمود بطريقتين:
يضمن هذا التصميم المبتكر أن القرص لا يلامس المقعد إلا في المرحلة النهائية من الإغلاق، مما يقلل من التآكل ويقلل عزم الدوران أثناء التشغيل.
تخلق آلية الإزاحة المزدوجة حركة تشبه الكاميرا أثناء الفتح والإغلاق. عندما يبدأ الصمام في الفتح:
توفر هذه الحركة العديد من الفوائد التشغيلية:
تتضمن المكونات الأساسية لصمام الفراشة اللامركزي المزدوج عالي الأداء ما يلي:
| عنصر | خيارات المواد | وظيفة |
|---|---|---|
| جسم الصمام | الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ | احتواء الضغط |
| القرص | الفولاذ المقاوم للصدأ، البرونز | عنصر التحكم في التدفق |
| مقعد | EPDM، NBR، PTFE، المعادن | واجهة الختم |
| رمح | الفولاذ المقاوم للصدأ | نقل عزم الدوران |
يدعم التصميم الختم ثنائي الاتجاه ويمكن إقرانه بمحركات كهربائية أو هوائية أو يدوية وفقًا لمتطلبات النظام.
| ميزة | صمام متحدة المركز | صمام غريب الأطوار مزدوج |
|---|---|---|
| احتكاك المقعد | عالي | قليل |
| متطلبات عزم الدوران | أعلى | أدنى |
| خدمة الحياة | معتدل | أطول |
| تصنيف الضغط | واسطة | أعلى |
الفوائد الرئيسية:
للحصول على رسومات فنية مفصلة وخيارات التكوين، راجع صفحة المنتج:تفاصيل منتج صمام الفراشة اللامركزي المزدوج.
تستخدم صمامات الفراشة اللامركزية المزدوجة على نطاق واسع في:
إن قدرتها على التعامل مع أحجام التدفق الكبيرة بأقل انخفاض في الضغط تجعلها مثالية لخطوط الأنابيب ذات القطر الكبير.
عند اختيار صمام فراشة مزدوج غريب الأطوار، ضع في اعتبارك ما يلي:
العمل مع شركة تصنيع ذات خبرة يضمن الحجم المناسب وتوافق المواد.
تعمل الصيانة الوقائية على إطالة عمر الصمام بشكل كبير وتضمن الأداء الأمثل.
قونغتشوانغتلتزم الشركة بتقديم حلول الصمامات الصناعية عالية الأداء التي تلبي معايير الجودة العالمية. مع معدات التصنيع المتقدمة، وعمليات فحص الجودة الصارمة، والدعم الهندسي المخصص، توفر Gongchuang صمامات الفراشة اللامركزية المزدوجة الموثوقة للصناعات العالمية.
تستخدم الصمامات اللامتراكزة المزدوجة إزاحتين لتقليل الاحتكاك، بينما تضيف الصمامات اللامتراكزة الثلاثية زاوية إزاحة ثالثة لتحقيق الختم من المعدن إلى المعدن لتطبيقات درجات الحرارة العالية.
نعم، إنها مصممة لتصنيفات ضغط أعلى مقارنة بالتصميمات متحدة المركز.
قطعاً. وهي متوافقة مع المحركات الكهربائية والهوائية لأنظمة التحكم الآلي.
تستخدمها بشكل شائع صناعات معالجة المياه والنفط والغاز وتوليد الطاقة والتدفئة والتهوية وتكييف الهواء (HVAC).
يبرز صمام الفراشة المزدوج اللامركزي كحل موثوق ودائم وفعال لأنظمة التحكم في التدفق الصناعية الحديثة. يعمل تصميم الأوفست المبتكر على تقليل الاحتكاك وتحسين الختم وتقليل عزم الدوران التشغيلي، مما يجعله خيارًا مفضلاً في العديد من الصناعات.
إذا كنت تبحث عن حل صمامات صناعية عالي الجودة مصمم خصيصًا لمتطلبات مشروعك، فإن Gongchuang على استعداد لمساعدتك. يقدم فريقنا الهندسي التوجيه المهني، والأسعار التنافسية، والتسليم الذي يمكن الاعتماد عليه.اتصل بنااليوملمناقشة مشروع الصمام الخاص بك والحصول على عرض أسعار مخصص.
